| ジャッキ等による設置移動方法 |
 |
| |

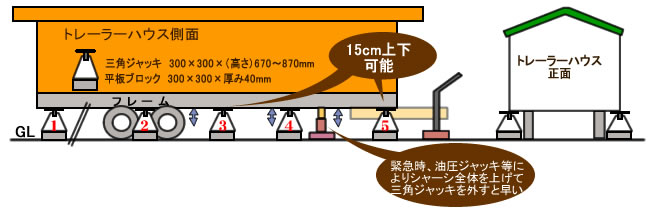

【設置】：三角ジャッキによる設置と水平レベル調整
�� トレーラーハウス下、及びジャッキ下はよく転圧し沈まないようにする。
�� 設置方法は、よく転圧あれた砂利等以上の上に平板ブロックを置きその上 に三角ジャッキを乗せレベルを合わせる。
�� レベル出しは三角ジャッキの上部を上下させて調整できる。
（油圧ジャッキ等を使用すると容易にできる。）
�� 長手方向（10m）フレームに5個所以上（2m間隔1基程度）の三角ジャッキを 使用する（全長10mトレーラ ー1台当たり10基以上）にて設置する。
|
 |
【搬出】：三角ジャッキを取り外し移動する（緊急時）
�� 三角ジャッキの頭部を下げジャッキを外す（油圧ジャッキ等によりシャーシを上げると早い）
�� 同様に各箇所の三角ジャッキを外す。
�� 平板ブロック等を移動の邪魔にならない場所に移す。
※油圧ジャッキを利用する場合、三角ジャッキを外し油圧ジャッキを下げるとトレーラーハウス本体が傾きま すので、周囲に人のいない事を確認してください。 大型バスが駐車場に停車して、それをジャッキで支え るような考え方です。 トレーラーハウスは、一般的に2軸（4輪）又は3軸（6輪）によるタイヤとシャーシにお いて支えられ、移動できます。このトレーラーハウスをヒッチにある軸と十数基のジャッキにおいて前後左 右を支え水平を保つ考え方です。（アウトリガー）
※タイヤは通常トレーラーハウスを動かせる状態を保つ。
※沖縄等、強風地域での安全策は地中30cm以上にアンカーを入れ帯ベルト等により固定する事が望ましい 帯ベルトは調整式のワンタッチ取り外し式を使用する。 |
| |

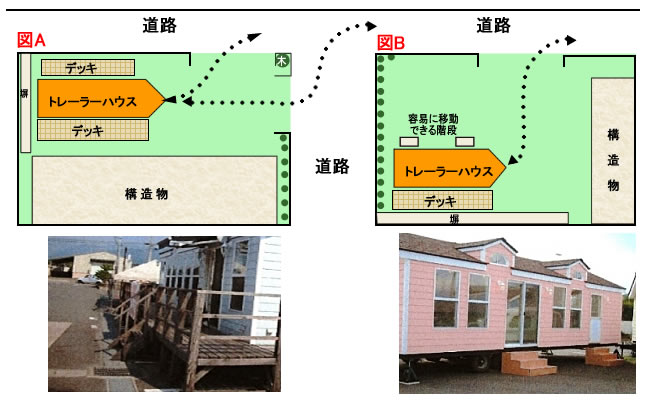

| トレーラーハウスの階段・デッキ等の設置 （移動に支障の無い方法） |
 |
随時且つ任意に移動するために階段・デッキ等は上記の様に移動の支障にならないこと、金属による結合はしない事。
�� デッキが移動の妨げにならない状態（図A）デッキ等の設置はトレーラーハウスの移動に支障のない場所 に設置する。
�� 階段を設置するが、トレーラーハウスが移動するのに容易に動かす事ができ、移動の妨げにならない。
（図B）階段などの設置は階段を容易に動かせる状態にし、トレーラーハウスの移動時に支障のないこと。 |
| |

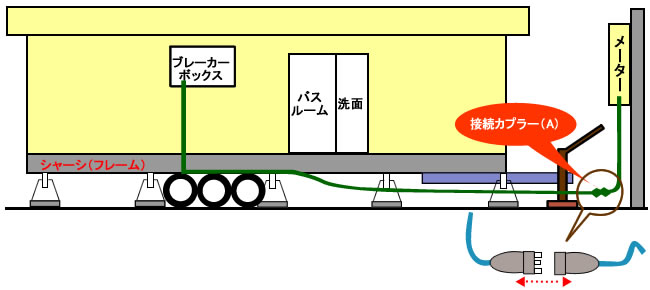

| トレーラーハウス送電ケーブルの接続・切り離し |
 |
※エアコン等の室外機も壁付けをお勧め致します。
【接続】
�� 送電用のメーターから出ているカプラーとトレーラーハウスのカプラーを接続(A) 2ブレーカーボックスのメ イングレーカーを入れる。
【切離し】
�� ブレーカーボックスのメインブレーカーを落とし（切る）てください。
�� 接続カプラーを外す（A）
��トレーラーハウスのケーブルはシャーシ等に頑丈に固定してください （A）はトレーラーハウスの設置後、漏 電・感電のないよう対応してください。（地面に置かないなど・・・） |
| |
| トレーラーハウス 水・給湯接続・切り離し |
 |
| |
 |
【設置】

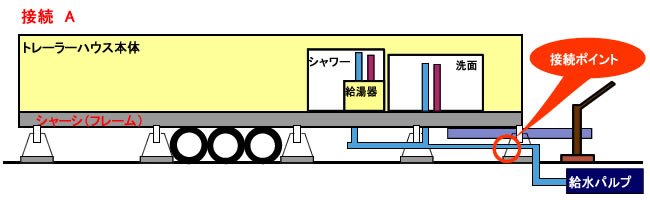

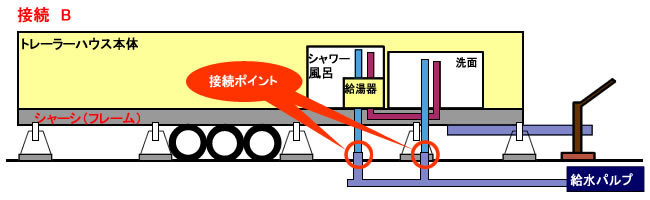

接続【A】又は接続【B】等の方式があります。何れもワンタッチ式
�� 給水管は接続【A】又は【B】の方法で接続ポイントで繋ぎ込みしてください。（一般的には接続【B】方式）
※図は給湯器を取り付けた場合の表現です。凍結防止が必要な場合、凍結防止帯は水・湯の部分をカ バーしてください。（各取り出し管の位置はトレーラーハウスにより異なります）
【切り離し】
�� 給水用の元栓を閉めてください。
�� 接続ポイントで切り離してください。※ねじ込み式の場合モンキー又はスパナが必要です）
※随時かつ任意に移動できるためのシステムです。 |
| |

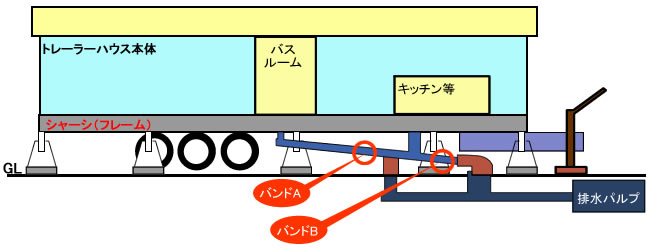

| トレーラーハウス 排水管接続・切り離し |
 |
【接続】
�� レベル調整後【A】【B】の位置で配水管を接続する。
【切り離し】
�� トイレ等を水洗で良く流す。（配管の汚水を良く流す）
�� バンド【A】【B】を外すと管が外れます。
�� 外した管を保管する。
※随時かつ任意に移動できるためのシステムです。 |
 |
|
| |
 |
| |
